VPedia:Beitrag/Timecode-Test für HDTVs

Verzögert Dein schicker neuer Fernseher? Lies hier und finde es heraus.

"Timing is everything" - so steht es auf dem IIDX Controller Karton, und das gilt sicherlich für alle Musikspiele. Aber was ist mit den ganzen aktuellen Displaytechniken? Da wird schön von digital auf analog auf digital gewandelt. Das kostet doch Zeit, oder anders: Geht das nicht auf Kosten des Timings?

Ich habe ein wenig zum Thema IIDX (bzw. generell Musikspielen) und den ganzen digitalen Screens recherchiert. Mir war im Vorfeld bekannt, dass es Screens gibt die ein Problem mit verzögerter Bilddarstellung haben. Was ich nicht wußte - man kann mit ganz einfachen Mitteln selbst testen ob das eigene Gerät dieses Problem hat.

Man benötigt dazu

   * ein TimeCodeVideo
   * ein Referenzgerät
   * eine DigiCam
   * ein wenig Zeit 8-)

Timecode

Das Timecode Video kann man unter [1] downloaden. Dieses enthält im PAL-Format 25 Bilder pro Sekunde. In jedem ist ein Zeitstempel dargestellt. Pro Frame zählt der Zeitstempel also um eins hoch. Wenn man den Test mit einer Konsole als Zuspieler machen will, benötigt man eine DVD mit dem Video. Das Timecode Video selbst kommt als nackter MPEG2 Videostrom daher den man erst noch mit einer beliebigen MPEG2 Tonspur multiplexen muß bevor man es auf eine Disc brennen kann. Ich habe für diesen Zweck DVDAuthorGUI genommen - primär weil ich von der Thematik (DVD Authoring) keine Ahnung habe, und einfach irgendwas brauchte, das idiotensicher ist. Bestimmt gibt es auch andere Wege (vielleicht sogar ohne Tunspur?) das ganze zu erstellen.

Update 25.11.2007: Ich habe mein fertig erstelltes DVD Image mal unter [2] zum Download eingestellt.

Referenzgerät

Als Referenzgerät kann jeder Bildschirm verwendet werden von dem man ausgeht das er verzögerungsfrei darstellt. Ein Notebook-Display oder ein alter Röhrenfernseher (alt, weil dann hat er den ganzen digitalen Schnickschnack noch nicht) sind ideale Kandidaten. Falls man ein Notebook-Display verwenden will, benötigt man am Gerät ein TV-Out.

Den Test durchführen

Ich habe für den Test das Timecode Video auf eine DVD gebrannt, und nutzte die PS2 als Zuspieler. Die meisten RGB und S-Video Kabel haben zusätzlich einen Composite-Bildausgang (gelbe Buchse bzw. Stecker). Damit ist es sehr leicht möglich, die PS2 parallel über Composite und S-Video bzw. RGB anzuschließen. Beide Bildschirme zeigen dann das gleiche Bild.

Das Timecode Video wird nun abgespielt und ist parallel auf dem Referenzscreen sowie dem zu testenden Gerät zu sehen. Während dessen schießt man ein Foto mit einer Digicam.

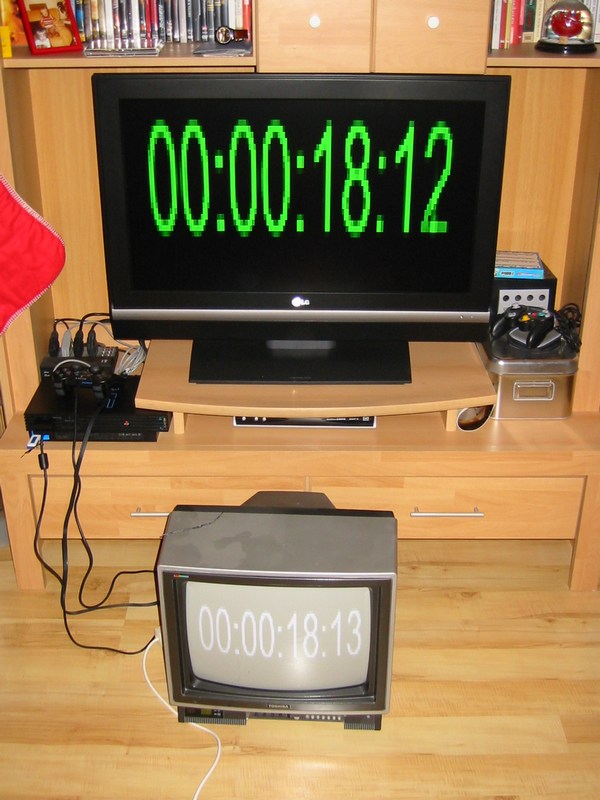

Dabei kommt dann in etwa so ein Foto heraus:

Auf dem Foto sieht man meinen LCD sowie meinen ersten (knapp 20 Jahren alten) Fernseher.  :) (Wer hätte gedacht, das der mal von mir als "Referenzgerät" bezeichnet würde, hihi.) Sehr schön zu erkennen ist das durch den Deinterlacer verursachte Lag von genau einem Frame, denn die Röhre (00:18:13) ist schon ein Bild weiter als das LCD (00:18:12). Der Screen ist also so lagfrei wie ein digitales Panel mit interlaced Eingangssignal sein kann. Um das letzte Frame noch rauszukitzeln, muß ein progressives Signal eingespeist werden. Das muß entweder direkt durch die Software unterstützt werden (z.B. Guitar Hero 2) oder aber es gelingt durch Einsatz des Xploder HDTV Players. Dieser zwingt die Software in den progressiven Modus. (Funktioniert z.B. bei IIDX)

Sehr schön an diesem Test ist das man auch den Einfluß der Bildoptimierer durchtesten kann. Auch gibt es scheinbar Screens die bei 16:9 ein wenig "langsamer" sind als in 4:3, usw. Wenn ein Screen scheinbar ein Lag von mehreren Frames verursacht, kann man also auch noch probieren ob ein Abschalten von Kontrastoptimierer und ähnlichem nochmal eine Verbesserung bringt.

Ein schöne Beschreibung des Tests, die auch die Hintergründe nochmal technisch im Detail beleuchtet gibt es unter [3].

Zum Abschluß noch ein Testbild von der VGA Box die es bei Sintech gibt. Die Box ist lagfrei - nice.

Ich hoffe dieser kleine Artikel war hilfreich. Lobeshymnen sollten ggf. an [4] gehen, denn dort habe ich diesen Test gefunden. Unter anderem gibt es dort auch eine Gallerie von verschiedenen getesteten Geräten - vielleicht sind Eure Geräte ja bereits dabei? Ansonsten macht mit, und schickt Eure Testbilder ein.

Euer Grimmi

Autor

Grimmi Meloni

veröffentlicht

23.12.2006
